B3HM專用系列

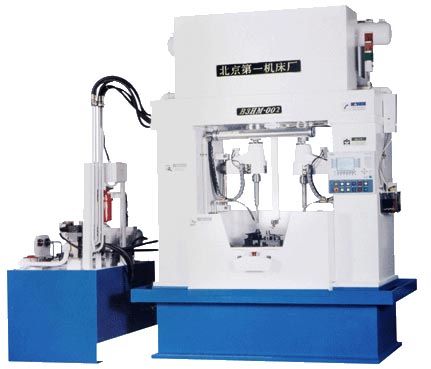

B3HM-002 兩軸三工位數控內圓珩磨機
本機床為兩軸三工位，有粗珩、精珩及裝卸工位。機床采用龍門框架式結構，剛性好，精度保持性好。工作臺采用液壓精密鼠牙盤式回轉工作臺，分度精度高。主旋、往復無極調速。往復采用曲柄連桿機構；進給系統采用伺服電機驅動實現高精度定量進給，最小補償量可達0.001mm，進給準確可靠，可實現自動補償。機床配備帶有恒溫裝置的磁性過濾系統，保證冷卻液清潔度及溫度。電氣系統采用西門子S7-300 PLC數控系統，彩色顯示屏，編程方便，易于操作。 適合加工Φ40X100范圍內小短孔，如壓縮機缸體、液壓閥體、殼體、泵體等。此機床含有粗珩、精珩兩軸，工件可一次裝卡完成粗、精加工，保證加工精度。特別適合于液壓閥、增壓器中間殼體等間斷孔的加工。加工節拍25秒，效率高。 可根據用戶要求，配備珩磨刀具及卡具，并負責“交鑰匙”工程，為用戶提供加工工藝參數及操作方法培訓。
加工精度：圓度：0.0015mm， 圓柱度0.003mm，
粗糙度： Ra0.2μm。
